Descripción del Producto

El disyuntor de carga de vacío de alto voltaje de CA para interiores con seccionador de puesta a tierra de Sangao es adecuado para redes de anillo trifásicas de CA 50 Hz o fuentes de alimentación de terminales y equipos eléctricos industriales, se utiliza principalmente para control de carga y protección contra cortocircuitos. El interruptor de carga genera y corta la corriente de carga, la corriente de circuito cerrado, el transformador sin carga y la corriente de carga del cable. La combinación puede interrumpir cualquier corriente hasta la corriente nominal de cortocircuito. La distancia de aislamiento de acción directa y la cámara de extinción de arco están interconectadas, con función manual y eléctrica. Su exclusivo mecanismo de accionamiento permite que la cámara de extinción de arco soporte alto voltaje sólo en el momento de cerrarse y cerrarse, lo que logra un volumen pequeño y un peso ligero.

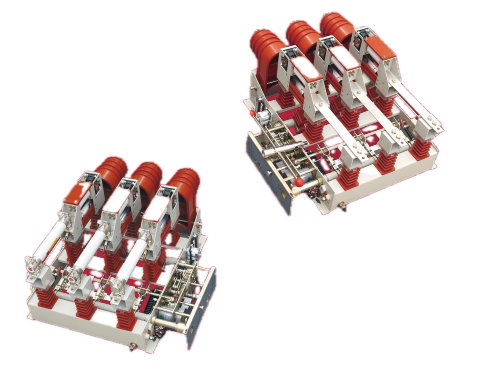

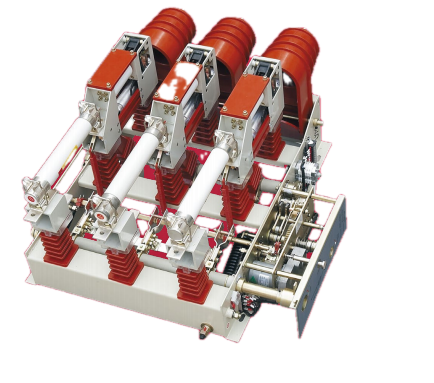

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

¿Qué es el disyuntor de carga de vacío?

Este disyuntor de carga en vacío de alto voltaje de CA para interiores con seccionador de puesta a tierra es un dispositivo de conmutación trifásico de CA de 50 Hz para interiores para redes en anillo, suministro de alimentación de terminales y aplicaciones de equipos industriales. La unidad emplea un interruptor de vacío para la extinción del arco y un mecanismo de operación por resorte (manual o eléctrico). Un interruptor de puesta a tierra opcional con enclavamiento mecánico y obturador de puesta a tierra proporciona un aislamiento visible para el mantenimiento. Cuando está equipado con fusibles, el conjunto interrumpe las corrientes de cortocircuito mediante la actuación del percutor. Tensión nominal 12 kV, corriente nominal 630 A, corriente admisible de corta duración 20 kA.

Funciones del producto

Conmutación de corriente de carga

El disyuntor de carga en vacío de alto voltaje de CA para interiores con interruptor de puesta a tierra genera y corta corrientes de carga de hasta 630 A en condiciones normales de funcionamiento, cubriendo cargas típicas de alimentadores y transformadores.

Conmutación de corriente de circuito cerrado

Conmuta corrientes de circuito cerrado en configuraciones de red en anillo, lo que permite la transferencia de carga entre alimentadores sin interrumpir el suministro a los clientes intermedios.

Conmutación de corriente del transformador sin carga

Nuestro interruptor de carga con rotura de vacío y desconexión de alto voltaje para exteriores genera y corta corrientes sin carga de transformadores de hasta 1600 kVA de capacidad, correspondientes a los niveles de corriente de entrada magnetizante y de excitación de estado estable de los transformadores de distribución.

Conmutación de corriente de carga del cable

Crea y corta corrientes de carga de cables para secciones de cables subterráneos o aéreos, permitiendo la energización y desenergización de los alimentadores de cables.

Protección contra cortocircuitos (con fusibles)

Cuando se configura con fusibles limitadores de corriente, el mecanismo de percutor del fusible acciona la barra de disparo del interruptor, abriendo las tres fases al detectar la falla. El conjunto puede interrumpir cualquier corriente hasta el valor nominal de cortocircuito, proporcionando una capa de protección secundaria donde los disyuntores o relés aguas arriba son los principales dispositivos de eliminación de fallas.

Aislamiento de mantenimiento

El seccionador de tierra integrado, cuando está cerrado, proporciona una conexión a tierra visible en el lado de la carga. El obturador de conexión a tierra bloquea físicamente el acceso a las piezas vivas, lo que permite al personal de mantenimiento verificar el aislamiento y trabajar de forma segura en los equipos posteriores.

Interruptor de ruptura de carga versus disyuntor de vacío

Característica	Interruptor de ruptura de carga (esta unidad)	Disyuntor de vacío (VCB)
Conmutación de corriente de carga normal	Sí	Sí
Interrupción de corriente de falla por cortocircuito	No (sólo con combinación de fusibles)	Sí (hasta su capacidad de ruptura)
Seccionador de tierra integrado	Opción estándar	No es típico; Se requiere un seccionador de tierra separado
Aplicación típica	Alimentador, anillo principal, entrada del transformador donde la protección contra fallas está aguas arriba	Dispositivo de protección principal para alimentadores y transformadores.
Costo	Más bajo	Más alto

Parámetros técnicos

Parámetro	Valor	Interpretación
Tensión nominal	12 kilovoltios	Compatible con redes de distribución estándar de 10‑12 kV en todo el mundo.
Corriente nominal	630 A	Soporta cargas típicas de alimentador y transformador de hasta 10 MVA a 10 kV.
Corriente soportada de corta duración	20 kA (durante 4 s)	Capaz de transportar corriente de falla hasta que la protección aguas arriba solucione la falla.
Seccionador de tierra	Opcional (designado D)	Proporciona puesta a tierra integrada con capacidad de cierre.
Mecanismo operativo	Mecanismo de resorte (designado /T)	Soporta operación manual y eléctrica; Fiabilidad probada en el campo.

Diseño Estructural

Distancia de aislamiento de acción directa y conexión de la cámara de extinción de arco
La separación de aislamiento y el interruptor de vacío están unidos mecánicamente para funcionar con un solo movimiento. Esto garantiza que la rotura visible siempre vaya acompañada de un interruptor completamente abierto.

Mecanismo de accionamiento

El interruptor se energiza solo en el momento de cerrarse y abrirse, lo que reduce la tensión eléctrica en la cámara de vacío. Esto permite un tamaño de botella más compacto y extiende la vida útil de los contactos.

Obturador de puesta a tierra

Entre los tubos de contacto fijo y móvil se coloca una persiana metálica que está enclavada con el seccionador de tierra. Cuando el seccionador de tierra está cerrado, la persiana aísla físicamente las partes vivas, proporcionando una conexión a tierra visible y verificable para mantenimiento.

Enclavamiento mecánico

Impide cerrar el seccionador de tierra a menos que los contactos principales estén abiertos, e impide abrir los contactos principales mientras el seccionador de tierra está cerrado.

Campos de aplicación

El disyuntor de carga en vacío de alto voltaje de CA para interiores con seccionador de puesta a tierra tiene grandes compatibilidades:

1. Unidades principales en anillo (RMU) urbanas para seccionamiento y conmutación de carga.

2. Paneles de entrada de transformadores y armarios de alimentación en distribución industrial.

3. Puntos de suministro de terminales en redes radiales.

4. Redes de distribución rural: la unidad se puede utilizar para seccionar alimentadores largos, reduciendo las zonas de corte y permitiendo la regulación de voltaje mediante conmutación de banco de capacitores.

5. Instalaciones interiores en celdas cerradas metálicas; La tecnología de vacío elimina el uso de gas SF6 y las preocupaciones ambientales asociadas.

Perfil de la empresa y capacidad de fabricación

Instalación: Sitio de 10 mu (6667 m²) en Liushi, Zhejiang, con 10 000 m² de superficie de producción.

Personal: 120 empleados, incluidos 20 profesionales técnicos de nivel medio y superior. Capital registrado 81,68 millones de RMB, activos totales de aproximadamente 200 millones de RMB.

Certificaciones: ISO 9001:2008 (calidad), ISO 14001 (medio ambiente), ISO 45001 (seguridad y salud en el trabajo).

control de procesos: Sistema ERP para adquisición, fabricación y trazabilidad de materiales. Las pruebas de rutina incluyen controles de resistencia dieléctrica, operación mecánica y resistencia de contacto en cada unidad.

Asociaciones técnicas: Colaboraciones con Xi'an Senyuan, el Instituto de Investigación Eléctrica de Beijing y el Instituto de Investigación de Alto Voltaje de Xi'an para pruebas de tipo y cumplimiento de estándares.

Preguntas frecuentes

P1: ¿Puede este disyuntor de carga de vacío de alto voltaje de CA para interiores con interruptor de puesta a tierra reemplazar un disyuntor de vacío?
No. Está diseñado para conmutación de carga únicamente. Para la protección contra cortocircuitos, debe combinarse con fusibles o depender de disyuntores aguas arriba.

P2: ¿Qué mantenimiento se requiere para el interruptor de vacío?
El tubo de vacío está sellado y no requiere mantenimiento. Los controles de rutina implican operación mecánica, lubricación y verificación de enclavamiento.

P3: ¿El seccionador de puesta a tierra es estándar u opcional?
El seccionador de tierra es opcional (designado D). Cuando se especifica, se enclava mecánicamente con los contactos principales para un mantenimiento seguro.

P4: ¿Cuál es el plazo de entrega típico y la posibilidad de personalización?
Las unidades estándar con mecanismo de resorte y seccionador de puesta a tierra se envían en un plazo de 4 a 6 semanas. Las personalizaciones (contactos auxiliares, montaje, modificaciones del mecanismo) están disponibles bajo petición.

Parámetros técnicos

Puede consultar dos versiones de datos de parámetros para nuestra combinación de interruptor de ruptura de carga de vacío tipo carro de mano con combinación de interruptor de desconexión a continuación:

El disyuntor de carga de vacío de alto voltaje de CA para interiores con seccionador de puesta a tierra de Sangao es adecuado para redes de anillo trifásicas de CA 50 Hz o fuentes de alimentación de terminales y equipos eléctricos industriales, se utiliza principalmente para control de carga y protección contra cortocircuitos. El interruptor de carga genera y corta la corriente de carga, la corriente de circuito cerrado, el transformador sin carga y la corriente de carga del cable. La combinación puede interrumpir cualquier corriente hasta la corriente nominal de cortocircuito. La distancia de aislamiento de acción directa y la cámara de extinción de arco están interconectadas, con función manual y eléctrica. Su exclusivo mecanismo de accionamiento permite que la cámara de extinción de arco soporte alto voltaje sólo en el momento de cerrarse y cerrarse, lo que logra un volumen pequeño y un peso ligero.

No.	Artículo	Unidad	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Tensión nominal	kV	12	12
2	Frecuencia nominal	HZ	50	50
3	Corriente nominal	A	630	125
4	Tensión soportada de frecuencia industrial de 1 min. Tensión soportada al impulso del rayo	kV	Distancia de apertura de la cámara de extinción de arco: 30, fase a fase 42; a través de distancia de aislamiento 48 Fase a fase 75; a través de la distancia de aislamiento 85	Distancia de apertura de la cámara de extinción de arco: 30, fase a fase 42; a través de distancia de aislamiento 48 Fase a fase 75; a través de la distancia de aislamiento 85
5	Corriente dinámica nominal (pico)	KA	50	-
6	Corriente de estabilidad térmica 4S	KA	20	-
7	Corriente nominal de corte de carga activa	A	630	125
8	Corriente de ruptura nominal en circuito cerrado	A	630	125
9	Corriente de rotura de carga nominal del cable	A	10	10
10	Capacidad de corte del transformador en vacío	Kva	1250	1250
11	Corriente nominal de corte en cortocircuito	KA	-	31.5
12	Corriente nominal de transferencia, corriente nominal de toma de control	A	-	2000
13	modelo de fusible	-	SDLAJ-12	SFLAJ-12
14	Energía de salida del delantero.	J	-	2-5 (medio)
15	Corriente nominal de cierre de cortocircuito	KA	50	50
16	Corriente dinámica nominal del interruptor de tierra.	KA	50	50
17	Corriente de estabilidad térmica 2S del interruptor de tierra.	KA	20	20
18	Tensión nominal del circuito auxiliar	V	AC/CD220;110	AC/CD220;110
19	vida mecanica	-	10000	10000

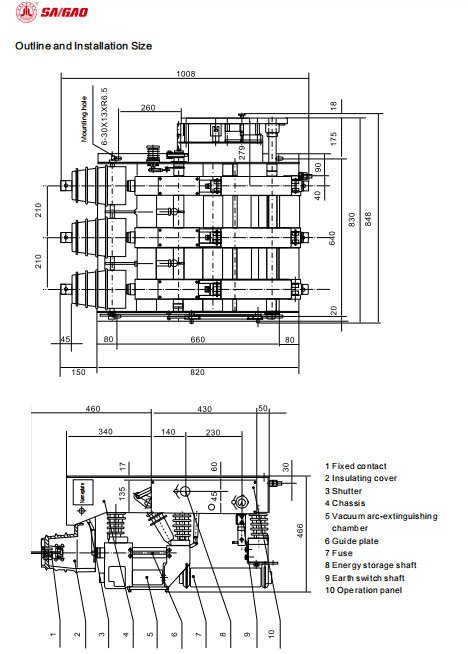

Esquema y tamaño de instalación y desglose de componentes

No.	Componente
1	Contacto fijo
2	Cubierta aislante
3	Obturador
4	Chasis
5	Cámara de extinción de arco al vacío
6	Placa guía
7	Fusible
8	Pozo de almacenamiento de energía
9	Eje del interruptor de tierra
10	Panel de operación
