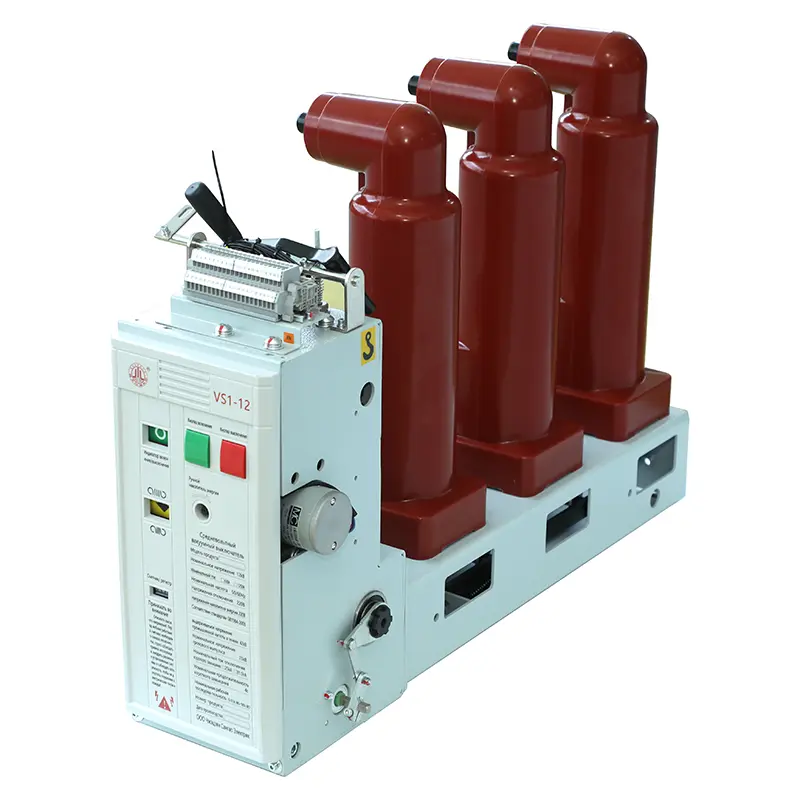

Como dispositivo de protección central del sistema eléctrico, la calidad de la instalación delDisyuntor de vacío interior de montaje lateralafecta directamente su seguridad operativa y su vida útil. Durante la fase de construcción, es imperativo seguir estrictamente las especificaciones y centrarse en los siguientes aspectos:
Requisitos ambientales: El entorno de instalación de un disyuntor de vacío interior de montaje lateral debe estar limpio, seco (humedad relativa ≤ 85 %, sin condensación), bien ventilado y libre de gases inflamables, explosivos, corrosivos y polvo conductor. La temperatura ambiente debe controlarse estrictamente dentro del rango permitido de -5°C a +40°C. Reserva de espacio: Asegure suficiente espacio en el gabinete de distribución para acomodar las dimensiones del disyuntor, el rango de la manija de operación (operaciones de cierre/apertura sin obstáculos) y los requisitos de distancia de seguridad de arco especificados (consulte el manual del producto). La puerta del gabinete debe poder abrirse completamente para facilitar el mantenimiento. Inspección de los cimientos: El soporte de montaje debe ser seguro, plano y nivelado, con suficiente rigidez y resistencia para soportar el impacto de la operación del disyuntor y las fuerzas de cortocircuito. La estructura del gabinete no debe estar deformada y los orificios de montaje deben estar alineados con precisión.
Levantamiento y manipulación: Utilice equipo de elevación adecuado y manipule el disyuntor con cuidado, evitando vibraciones e impactos excesivos. No levante ni tire de la varilla aislante ni de la manija de operación. Posicionamiento preciso: Empuje el cuerpo del disyuntor con precisión dentro del riel o soporte de montaje, asegurándose de que esté completamente alineado con los orificios de fijación. Fijación Segura: Utilice pernos, arandelas y elementos de bloqueo (como arandelas de resorte y contratuercas) que cumplan con las especificaciones del fabricante y cumplan con el par de apriete especificado, apretándolos de manera uniforme y diagonal por etapas. Cualquier holgura aumentará la vibración operativa y pondrá en peligro la seguridad.
Compatibilidad de la barra colectora/cable: Las especificaciones del cable o barra colectora de conexión deben diseñarse para que coincidan con la corriente nominal y la capacidad de resistencia a cortocircuitos del disyuntor, y las superficies de conexión deben ser lisas y limpias. Preparación de la superficie de contacto: elimine completamente cualquier capa de óxido o suciedad en las superficies de conexión del conductor. Aplique una cantidad generosa de grasa conductora de alta calidad (grasa compuesta eléctrica) para reducir significativamente la resistencia de contacto y evitar la oxidación. Control de par: ¡Esto es crucial! Utilice una llave dinamométrica calibrada para apretar todos los pernos de conexión, incluidos los de los terminales de entrada y salida, estrictamente al valor de torsión especificado por el fabricante del disyuntor. Apretar demasiado puede causar un mal contacto y sobrecalentamiento, mientras que apretar demasiado puede dañar los terminales o las roscas.
Verificación de Operación Manual: Con elDisyuntor de vacío interior de montaje lateralcompletamente desenergizado, realice repetidamente operaciones manuales lentas de carga, cierre y apertura para garantizar un funcionamiento suave y flexible, sin atascos ni ruidos anormales y una indicación de posición clara y precisa (abierto/cerrado/cargando). Verificación del interruptor auxiliar: Verifique que el estado de encendido/apagado del interruptor auxiliar (normalmente abierto/cerrado) corresponda exactamente a la posición del interruptor principal y que el cableado sea correcto y seguro.
Prueba de aislamiento: Utilice un megaóhmetro apropiado para la tensión nominal delDisyuntor de vacío interior de montaje lateralpara probar la resistencia de aislamiento del circuito principal a tierra y entre fases según lo exigen las regulaciones (por ejemplo, circuito principal: rango de 1000 V, ≥100 MΩ). Medición de propiedades mecánicas (si las condiciones lo permiten): se recomienda utilizar instrumentos dedicados para medir parámetros como tiempo de apertura/cierre, velocidad, distancia de apertura de contacto, sobrecarrera, tiempo de rebote, sincronicidad, etc. (por ejemplo, la distancia de apertura de contacto generalmente debe estar dentro del rango de 8 ± 1 mm). Los datos deben compararse con el informe de fábrica y dentro de la desviación aceptable. Prueba de funcionamiento sin carga: Antes de aplicar la alimentación final, realizar varias operaciones eléctricas (cierre y apertura) para reconfirmar la confiabilidad del funcionamiento y la corrección de la indicación de posición. Verificación del circuito de señal y protección: simule señales para probar la lógica de enlace y la precisión de la transmisión de la señal entre el disyuntor, el dispositivo de protección del relé y el sistema de señal central.
