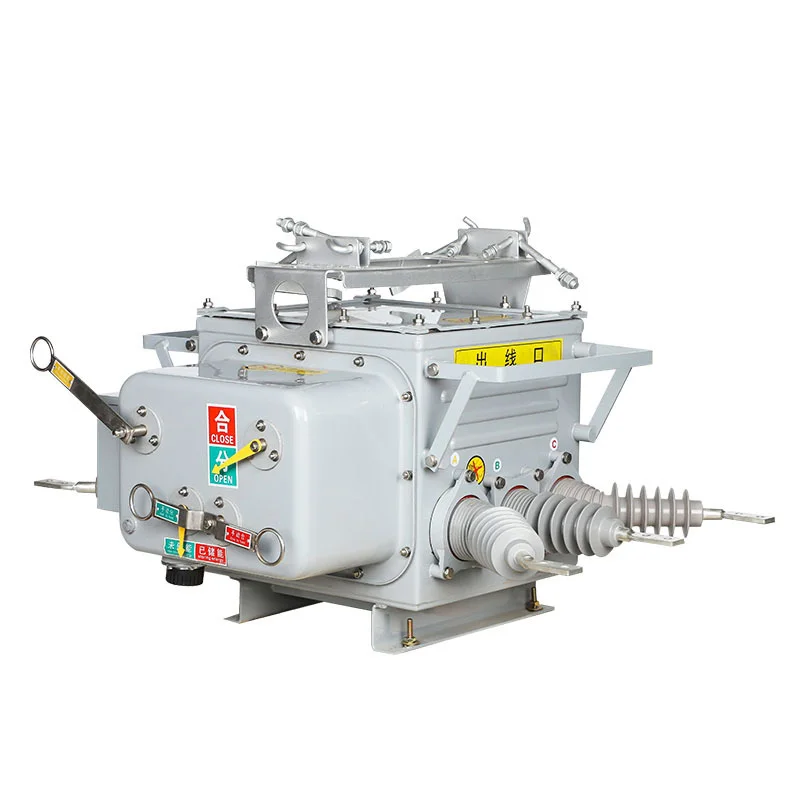

Interruptor de vacío de límite al aire libre

El interruptor de circuito de vacío de límite exterior duradero de Sangao (en adelante, denominado "interruptor de circuito límite") es adecuado para la tabla de interruptores de alto voltaje exterior con AC 50Hz y voltaje nominal de 33 kV y debajo. El cuerpo del interruptor del circuito está equipado con una cámara de extinción de arco de vacío, transformador de corriente, transformador de corriente de secuencia cero, etc. El interruptor de circuito tiene modo de gestión remota, función de control de protección y función de comunicación. Puede juzgar y detectar subestaciones de manera confiable, empresas industriales y mineras, y redes de energía urbana y rural con el propósito de control y protección. Especialmente adecuado para la operación frecuente de la corriente de la secuencia de nivel cero de nivel cero de nivel de tierra y de la ciudad, la corriente de cortocircuito de fallas de fase, logrando la eliminación automática de las fallas de conexión a tierra de fase monofásica y las fallas de cortocircuito de fase a fase.

El interruptor de circuito de vacío de límite al aire libre interrumpe el arco en modo de vacío y utiliza el aislamiento de gas SF6. La caja adopta el sello de gas importado avanzado, la tecnología de estructura de aislamiento a prueba de explosión y de aislamiento, con un excelente rendimiento general de sellado. El rendimiento de sellado de los conductos de importación y exportación también se ha mejorado, y el rendimiento general de sellado es bueno. El gas SF6 lleno en el interior no debe filtrarse o verse afectado por el entorno externo. El mecanismo operativo de primavera ha sido miniaturizado y su rendimiento ha sido optimizado. Adoptar la transmisión de la cadena principal y el sistema de viaje de varias etapas, con baja resistencia y bajo aumento de temperatura. Su confiabilidad y estabilidad son superiores a los mecanismos de primavera tradicionales.

Este producto se instala en el límite de responsabilidad de las líneas de distribución de gastos generales. El extremo frontal de la línea entrante del usuario eliminará automáticamente fallas de conexión a tierra y fase de fase a fallas de cortocircuito de fase dentro del sistema del usuario, evitando la propagación de fallas en el mundo del usuario al principal línea de transmisión, asegurando la seguridad eléctrica de usuarios no defectuosos y mejorando la confiabilidad eléctrica. Si la falla es permanente y la reinscripción de la subestación falla, el accidente en el sitio del usuario del voltaje medio dará como resultado que se corta toda la línea principal de distribución. Este accidente de transmisión común en la red eléctrica causará pérdidas significativas para la sociedad.

condición ambiental

(1) Temperatura ambiental del aire: -40 ℃ ~+40 ℃; El cambio de temperatura diaria no excede los 25 ℃; De acuerdo con las propiedades del gas SF6, cuando la temperatura ambiente es de -40 ℃ y la presión dentro del tanque es de 0.05MPa, SF6 todavía está en estado gaseoso para garantizar el funcionamiento normal del producto. Cuando la temperatura ambiente es -40 ℃ y la presión del medidor es de 0.05MPa, el punto de licuefacción de SF6 es -55 ℃; Cuando la presión del medidor es cero, el punto de licuefacción SF6 no excederá -60 ℃.

(2) velocidad del viento que no exceda los 35 m/s;

(3) Un lugar sin inflamabilidad, peligro de explosión, fuerte corrosividad química (como varios ácidos, álcalis o humo) y una fuerte vibración.

(4) altitud: ≤ 1000m;

(5) espesor de cobertura: 10 mm;

(6) Nivel de contaminación del aire: Nivel 4;

(7) intensidad sísmica: ≤ 7 grados;

(8) Método de conexión a tierra del punto neutral en la cuadrícula de potencia: el punto neutral no está conectado a tierra, se conecta a tierra a través de una bobina de supresión de arco y el punto cero se basa en baja resistencia.
