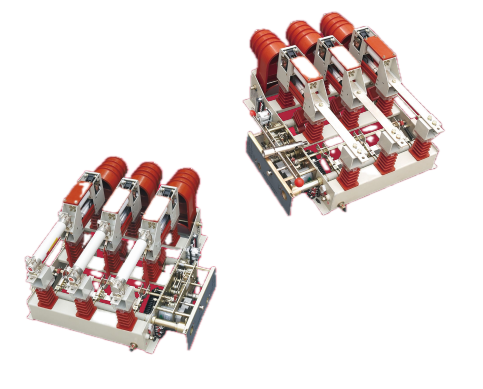

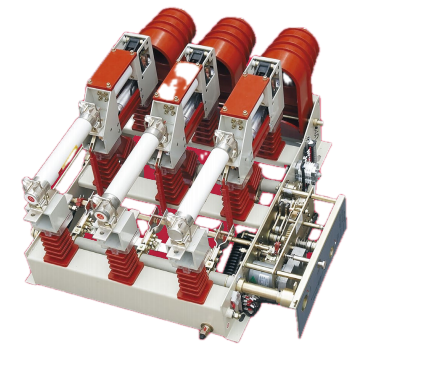

Aparato combinado de interruptor de ruptura de carga en vacío y fusible

El aparato combinado de interruptor-seccionador de carga en vacío y fusible integra un interruptor en vacío con un sistema de coordinación de disparo de fusible. En condiciones de carga normales, el interruptor funciona de forma independiente. Cuando una corriente de falla excede la clasificación del fusible, el percutor del fusible activa mecánicamente el mecanismo de disparo del interruptor, abriendo los contactos principales y limpiando el circuito. La distancia de aislamiento de acción directa y la distancia de apertura del interruptor se logran en un solo golpe. Una persiana de puesta a tierra, enclavada con el seccionador de tierra, proporciona una conexión a tierra visible para el mantenimiento. Alimentado a 12 kV y 630 A con una corriente soportada de corta duración de 20 kA, el aparato está construido para un servicio confiable en redes de distribución tanto urbanas como rurales.

Principio de funcionamiento

Dentro del interruptor de vacío, los contactos están sellados en un ambiente de alto vacío (normalmente por debajo de 10⁻⁴ Pa). Cuando los contactos se separan bajo carga, se forma un arco de vapor metálico a partir del material de contacto evaporado. Sin embargo, debido a que el vacío prácticamente no contiene moléculas de gas para la ionización, el arco no puede sostenerse y se extingue en el primer cruce por cero natural de la corriente alterna. El vapor metálico se condensa rápidamente en las superficies de contacto y el blindaje, restaurando la rigidez dieléctrica en milisegundos. Este método de extinción de arco no requiere medios externos (aceite o SF₆) y produce una erosión de contacto mínima.

Ventajas del producto

Conmutación y protección combinadas

Nuestro aparato combinado de interruptor de carga de vacío y fusible realiza una conmutación de carga de rutina y, con fusibles, proporciona interrupción en caso de cortocircuito. Esto elimina la necesidad de un disyuntor independiente en cada alimentador, lo que reduce el gasto de capital.

Huella compacta

El mecanismo de accionamiento reduce el estrés de voltaje en el interruptor fuera del instante de conmutación, lo que permite un tamaño total del aparato y un interruptor más pequeños. Esto permite diseños de mayor densidad en unidades principales en anillo y subestaciones compactas.

Operación de un solo golpe

La distancia de aislamiento y la distancia de apertura del interruptor se logran con un solo movimiento, lo que simplifica la secuencia de conmutación y reduce la posibilidad de errores del operador.

Puesta a tierra visible para mayor seguridad

La persiana de puesta a tierra, enclavada con el seccionador de puesta a tierra, proporciona una indicación física y visual de aislamiento, lo que permite un acceso seguro para mantenimiento sin dispositivos de puesta a tierra adicionales.

Tecnología libre de SF₆

La interrupción del vacío elimina las preocupaciones sobre los gases de efecto invernadero y evita los procedimientos de manipulación, prueba de fugas y recarga asociados con los equipos SF₆.

Diagnóstico de fallas

El funcionamiento frecuente de los fusibles suele indicar problemas subyacentes en el sistema. Las siguientes son las causas principales y las medidas correctivas:

Cortocircuito del sistema: Cuando ocurre un cortocircuito, la corriente de falla derrite el elemento fusible rápidamente. La falla debe localizarse y eliminarse (por ejemplo, reparar el cable o reemplazar el equipo defectuoso) antes de reemplazar el fusible con la clasificación correcta.

Sobrecarga sostenida: El funcionamiento continuo por encima de la corriente nominal genera calor excesivo, lo que hace que el fusible se derrita. La carga debe reducirse dentro de la clasificación del aparato, o la clasificación del fusible debe actualizarse en coordinación con los estudios de protección del sistema.

Selección de fusible incorrecta: Si la clasificación del elemento fusible es demasiado baja para la aplicación, se producirá un funcionamiento molesto. Verifique la clasificación del fusible con la capacidad del transformador o alimentador y reemplácelo con el elemento del tamaño adecuado según las tablas de coordinación del fabricante.

Parámetros técnicos

Entornos de aplicación

Redes de anillos urbanos

El aparato combinado de interruptor de carga en vacío y fusible sirve como interruptor seccionalizador en unidades principales en anillo (RMU). Las dimensiones compactas, logradas a través del diseño del mecanismo de accionamiento, permiten configuraciones de aparamenta de mayor densidad en subestaciones urbanas con espacio limitado. El seccionador de tierra integrado simplifica los procedimientos de mantenimiento, reduciendo los tiempos de parada durante los trabajos programados.

Instalaciones industriales

Para plantas industriales con múltiples centros de carga, la unidad combinada de interruptor de carga en vacío y fusible proporciona conmutación de carga en las entradas del transformador y en los puntos de alimentación. La opción de combinación de interruptor y fusible ofrece protección contra cortocircuitos sin el gasto de un disyuntor de vacío completo, adecuada para alimentadores no críticos donde se proporciona protección contra fallas aguas arriba.

Redes de distribución rural

La distribución rural presenta desafíos específicos: largas longitudes de alimentador, carga variable y fluctuaciones de voltaje. Al final de alimentadores largos de 10 kV, la caída de voltaje durante los períodos de carga máxima puede ser significativa, lo que resulta en un bajo voltaje en las instalaciones del cliente. El aparato aborda esto de dos maneras. En primer lugar, la instalación en puntos estratégicos a lo largo de alimentadores largos permite a los operadores de red seccionar la línea, aislando fallas y reduciendo las zonas de interrupción. En segundo lugar, el aparato puede cambiar las derivaciones de los transformadores y los bancos de condensadores, lo que permite a los operadores gestionar los perfiles de tensión de forma más eficaz. En contextos rurales, el bajo mantenimiento que requieren los aparatos es particularmente valioso: los equipos de mantenimiento pueden viajar distancias considerables para llegar a un sitio, por lo que la confiabilidad del equipo entre visitas reduce directamente los costos operativos.

Preguntas frecuentes

P1: ¿Cómo extingue el arco el interruptor de vacío?

Cuando los contactos dentro del interruptor al vacío se separan bajo carga, se forma un arco de vapor metálico entre las superficies de contacto. Debido a que el interruptor mantiene un alto vacío con pocas moléculas de gas disponibles para la ionización, el arco no puede sostenerse por sí mismo y se extingue en el primer cruce por cero natural de la corriente. Este método de extinción de arco es eficiente, rápido y no requiere medios externos de extinción de arco.

P2: ¿Qué causa el funcionamiento frecuente de los fusibles y cómo se soluciona?

El funcionamiento frecuente de los fusibles suele indicar fallos del sistema. Las causas principales son: cortocircuito del sistema (la corriente de falla funde el elemento fusible; la falla debe localizarse y eliminarse antes de reemplazar el fusible con la clasificación correcta), sobrecarga sostenida (operación por encima de la corriente nominal durante períodos prolongados; se debe reducir la carga) o selección incorrecta de fusible (la clasificación del elemento fusible es demasiado baja para la aplicación; el fusible debe reemplazarse con la clasificación correcta).

P3: ¿Dónde se aplican normalmente los aparatos combinados de interruptor-seccionador de carga de vacío y fusible?

El aparato es adecuado para sistemas trifásicos de media tensión CA. Las aplicaciones típicas incluyen unidades principales en anillo (RMU), subestaciones compactas, interruptores seccionadores de líneas de distribución y protección de transformadores cuando se combinan con fusibles.

P4: ¿Puede este aparato reemplazar un disyuntor de vacío?

No. El aparato está diseñado para conmutación de carga y, cuando está equipado con fusibles, proporciona protección contra cortocircuitos. Un disyuntor de vacío está diseñado para interrumpir directamente tanto las corrientes de carga normales como las corrientes de falla de cortocircuito. Para aplicaciones donde ya se proporciona protección contra fallas aguas arriba, este aparato ofrece una solución más rentable que un disyuntor de vacío completo.
