Interruptores de corte de carga neumática Sangao: conmutación de MT segura, sencilla y sostenible

En el cambiante panorama energético actual, los operadores de redes de distribución enfrentan una presión cada vez mayor para garantizar el tiempo de actividad, reducir el impacto ambiental y reducir el costo total de propiedad. El interruptor seccionador de carga neumática aborda los tres desafíos con un diseño probado pero mejorado continuamente. A diferencia de los interruptores SF₆ que requieren un manejo periódico del gas y plantean riesgos de gases de efecto invernadero, o los dispositivos llenos de aceite que exigen un mantenimiento complicado, el interruptor de aire aprovecha el medio más abundante e inofensivo: el aire. Su simplicidad mecánica se traduce en menos puntos de falla, mientras que los indicadores de posición claros y los mecanismos de enclavamiento reducen los errores operativos. Esta es la razón por la que las empresas de servicios públicos, los desarrolladores de energía renovable y las instalaciones industriales de todo el mundo están recurriendo a interruptores de carga de aire como su solución preferida de aislamiento y conmutación.

1. El paradigma de confiabilidad de los interruptores seccionadores de carga neumática

¿Qué hace que un interruptor de carga de aire sea realmente confiable? En San Gao Electric creemos que es la sinergia de cuatro pilares:simplicidad estructural– un menor número de piezas móviles reduce los modos de fallo;aislamiento natural– el aire elimina los riesgos de fugas y la toxicidad;extinción de arco robusta– el diseño optimizado del flujo de aire y magnético garantiza una interrupción constante; yseguridad fácil de usar para el operador– Los enclavamientos mecánicos y la clara indicación de estado evitan un mal funcionamiento. Estos atributos se validan mediante pruebas rigurosas y décadas de experiencia de campo en diversos climas y condiciones de carga.

1.1 Por qué el aire: el imperativo ecológico

El impulso para eliminar gradualmente el SF₆ se está acelerando en todo el mundo debido a su extremadamente alto potencial de calentamiento global (GWP ≈ 23.500). Si bien el SF₆ ofrece un aislamiento superior, las emisiones de su ciclo de vida (desde las fugas hasta la eliminación al final de su vida útil) imponen una pesada carga ambiental. Los interruptores seccionadores de carga neumática proporcionan una alternativa directa y probada para aplicaciones de media tensión. Con una geometría de electrodo adecuada y técnicas de control del arco, el aire puede interrumpir de forma segura corrientes de carga de hasta 1250 A a 24 kV. Además, los interruptores de aire son inherentemente inmunes a las variaciones de presión de gas causadas por cambios de temperatura, lo que garantiza un rendimiento constante en climas severos, desde desiertos hasta subestaciones de gran altitud.

2. Ventajas técnicas principales

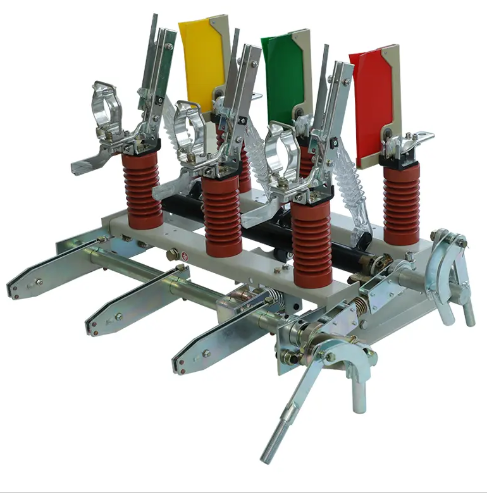

El interruptor seccionador de carga neumática de San Gao se basa en principios probados e incorpora mejoras de ingeniería modernas para mejorar la confiabilidad, la seguridad y la facilidad de integración. A continuación se detallan los diferenciadores clave que distinguen a nuestro producto.

• Tensión nominal: 12 kV/24 kV
• Corriente nominal: 630A / 1250A
• Capacidad de cierre de cortocircuito (pico): 50 kA
• Resistencia mecánica: ≥ 10.000 operaciones
• Resistencia eléctrica: ≥ 5.000 operaciones
• Clase de protección: IP4X (interior) / IP54 (exterior)
• Temperatura ambiente: -25°C ~ +55°C
• Altitud: hasta 3000m

2.1 Rendimiento de extinción de arco

La cámara de arco emplea una combinación de campo magnético longitudinal y flujo de aire autogenerado. Cuando el contacto móvil se separa, el arco es impulsado por fuerzas magnéticas hacia un conjunto de placas divisoras de arco, donde se alarga, se enfría y se extingue en el siguiente cero de corriente. Este método minimiza la quema de contactos y permite una alta capacidad de conmutación repetitiva. San Gao ha validado el diseño a través de miles de pruebas de interrupción, incluidos escenarios rigurosos de arranque de motor y conmutación de banco de condensadores, para garantizar un funcionamiento confiable en las condiciones más exigentes.

2.2 Mecanismo operativo: simplicidad y seguridad

El mecanismo de operación está disponible en versiones de energía almacenada por resorte o manual, ambas con configuraciones de contacto auxiliar y antibombeo. El mango manual proporciona retroalimentación de fuerza ergonómica y el indicador de posición es claramente visible desde la distancia. Para el control remoto, se puede integrar un motor opcional, lo que permite una interfaz perfecta con SCADA y sistemas de automatización de distribución. El sistema de enclavamiento garantiza que el interruptor no se pueda abrir ni cerrar a menos que se siga la secuencia correcta, lo que reduce sustancialmente el riesgo de error humano.

3. Especificaciones de rendimiento de un vistazo

La siguiente tabla proporciona una comparación rápida de parámetros clave entre el interruptor-seccionador de carga de aire de San Gao y un interruptor-seccionador de carga de SF₆ típico, lo que ilustra las ventajas prácticas de la tecnología con aislamiento de aire.

4. Áreas de aplicación clave y valor

Los interruptores seccionadores de carga neumática se implementan en un amplio espectro de redes de media tensión. A continuación se muestran las aplicaciones más destacadas, junto con los beneficios específicos que ofrecen en cada contexto.

• Redes de Distribución Urbanas y Rurales:Se utilizan como unidades montadas en postes o en anillo principal para seccionamiento de líneas, transferencia de carga y aislamiento de fallas, lo que mejora la automatización del alimentador y la confiabilidad del suministro.
• Sistemas de energía industriales:Controla grandes motores, transformadores y alimentadores en fábricas, minas y plantas de procesamiento, ofreciendo aislamiento y conmutación local sin mantenimiento complejo.
• Plantas de Energías Renovables:Conecta y desconecta circuitos inversores o transformadores en parques solares y eólicos, manejando con facilidad los frecuentes ciclos diarios.
• Proyectos de Infraestructura:Ferrocarriles, aeropuertos, centros de datos y hospitales dependen de interruptores de aire para aislar los alimentadores entrantes y salientes, lo que garantiza un mantenimiento seguro y una alta disponibilidad.
• Subestaciones de edificios comerciales:Sirve como interruptor principal de entrada o acoplador de bus en centros comerciales, torres de oficinas y campus educativos, lo que contribuye a las certificaciones de edificios ecológicos.

En cada uno de estos escenarios, la naturaleza de fácil mantenimiento del interruptor de aire y su rotura claramente visible brindan tranquilidad. Por ejemplo, en líneas de distribución remotas, la falta de manejo de gas reduce drásticamente los desplazamientos de los camiones y el tiempo de los técnicos. En los parques solares, donde los interruptores pueden funcionar varias veces al día, la alta resistencia mecánica garantiza muchos años de servicio sin problemas. Estos beneficios del mundo real son la razón por la que los planificadores de sistemas especifican cada vez más los interruptores de carga de aire como la opción predeterminada para instalaciones de media tensión nuevas y renovadas.

5. Por qué San Gao Electric: calidad e innovación

San Gao Electric no es sólo un fabricante de interruptores: somos un socio en la construcción de una infraestructura eléctrica más segura e inteligente. Con sede en Liushi, el corazón de la industria eléctrica de China, nuestra fábrica de 10.000 m² y nuestro equipo de más de 120 profesionales experimentados se dedican a ofrecer productos que cumplen con los más altos estándares internacionales. Con un capital registrado de 81,68 millones de RMB y activos totales cercanos a los 200 millones de RMB, tenemos la estabilidad financiera y la profundidad técnica para respaldar proyectos a gran escala en todo el mundo.

Nuestro compromiso con la calidad se refleja en nuestras certificaciones ISO9001, ISO14001 y OHSMS18001. Hemos construido sólidas relaciones comerciales en Europa, América, Australia y África, ganándonos una reputación como socio confiable para soluciones de alto voltaje. Más allá de los interruptores-seccionadores de carga de aire, nuestra cartera de productos incluye interruptores-seccionadores de carga de vacío, disyuntores, seccionadores, descargadores de sobretensiones y accesorios para transformadores, que brindan protección y control integrales para cualquier red de media tensión.
