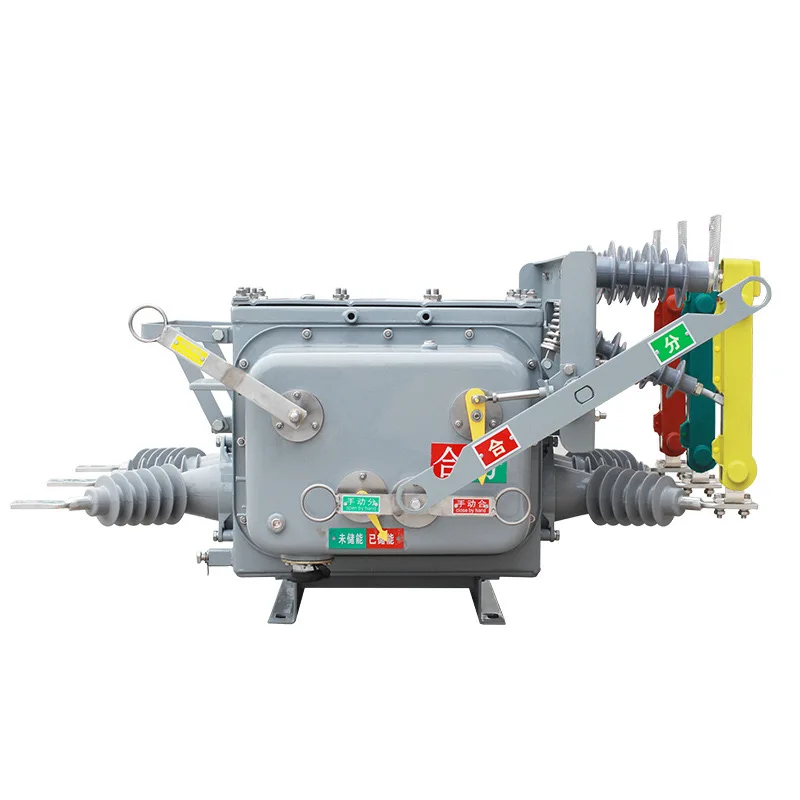

Módulo de disyuntor trifásico SanGao: características, modos de control e información sobre aplicaciones

Con el rápido crecimiento de la automatización industrial y la distribución de energía comercial, los disyuntores trifásicos han evolucionado desde simples dispositivos de protección hasta unidades inteligentes que combinan control, protección y aislamiento. El módulo de interruptor trifásico SanGao, compatible con entornos de simulación Simulink, proporciona dos modos de control flexibles: control de señal externa (0 V para apertura, voltaje positivo para cierre) y control interno basado en temporizador (tiempos de conmutación preestablecidos). Esta versatilidad simplifica enormemente la integración y las pruebas del sistema. En este artículo profundizamos en los detalles técnicos de este módulo y ofrecemos orientación práctica para su selección y aplicación.

1. Descripción general del módulo disyuntor trifásico

El módulo de disyuntor trifásico SanGao consta de tres disyuntores unipolares independientes entrelazados mecánicamente para funcionar simultáneamente mediante una única palanca. Se puede conectar en serie con cargas trifásicas para controlar todas las fases a la vez. El mecanismo de extinción de arco es idéntico al de los disyuntores estándar y el módulo incluye circuitos amortiguadores Rs-Cs integrados para suprimir las sobretensiones de conmutación, algo esencial cuando se conecta a cargas inductivas o fuentes de corriente.

2. Funciones principales y modos de funcionamiento

El disyuntor trifásico SanGao ofrece dos modos de control para adaptarse a diferentes necesidades de aplicación. Enmodo de control externo, el icono del módulo muestra un puerto de entrada de control, lo que permite la conmutación en tiempo real a través de señales de Simulink. Enmodo de control interno, los tiempos de conmutación están preestablecidos en el cuadro de diálogo para secuencias de temporización automáticas. En ambos modos, la misma señal de control acciona los tres interruptores, asegurando un funcionamiento sincrónico.

2.1 Función del circuito amortiguador

Cuando el disyuntor está conectado a cargas inductivas (por ejemplo, motores, transformadores) o fuentes de corriente, abrir el circuito puede generar altas sobretensiones inducidas que pueden dañar el aislamiento o el propio disyuntor. El circuito amortiguador Rs-Cs incorporado absorbe eficazmente esta energía, limitando los picos de sobretensión y protegiendo tanto el interruptor como el equipo aguas abajo. Los usuarios pueden optar por habilitar o deshabilitar este circuito según el tipo de carga.

2.2 Características del viaje y mecanismo de "viaje libre"

La característica "libre de disparo" garantiza que cuando se produce una sobrecarga o un cortocircuito, el mecanismo interno fuerce la apertura de los contactos y la manija se mueva a la posición de disparo. Intentar empujar la manija para cerrarla no volverá a cerrar los contactos hasta que se elimine la falla y se reinicie la manija. Esto proporciona una barrera de seguridad intrínseca que impide la reenergización mientras persiste una falla.

• Control de señal externa (0 V / voltaje positivo)
• Control de temporizador interno
• Circuito amortiguador Rs-Cs (opcional)
• Mecanismo sin disparo
• Característica de disparo en serie con retardo de tiempo
• Alta capacidad de corte en cortocircuito

3. Explicación de las especificaciones técnicas clave

Seleccionar el interruptor trifásico adecuado requiere un conocimiento profundo de sus parámetros técnicos. La siguiente tabla resume las principales especificaciones del módulo SanGao y sus implicaciones prácticas para la selección.

4. Aplicaciones industriales y guía de selección

Los disyuntores trifásicos se utilizan ampliamente en centros de control de motores, paneles de distribución, equipos de automatización industrial y suministros de construcción comercial. Dependiendo de la aplicación, pueden servir como interruptores principales, dispositivos de protección de derivaciones o interruptores de funcionamiento de motores. A continuación se muestran casos de uso típicos y sugerencias de selección.

4.1 Principales áreas de aplicación

• Control de motores industriales:Se utilizan como arrancadores directos en línea y requieren una característica de disparo con retardo de tiempo para evitar el disparo ante la corriente de entrada.
• Protección de línea de distribución:Instalado en cuadros de distribución principal o subdistribución para protección contra sobrecargas y cortocircuitos, con adecuada coordinación con los dispositivos aguas arriba/aguas abajo.
• Grupos electrógenos de emergencia:Actúa como disyuntor de salida del generador, proporcionando aislamiento y resistiendo posibles sobrecorrientes transitorias.
• Sistemas HVAC:Protege compresores, ventiladores y otros motores en equipos de aire acondicionado y refrigeración; también necesita características de retardo de tiempo.

4.2 Pasos de selección

1. Determinar el tipo de carga:¿Resistivo o inductivo? ¿Tiene irrupción inicial? Esto decide la característica de viaje requerida.
2. Calcular la corriente de funcionamiento:Según la potencia y el voltaje de la carga, calcule la corriente de línea máxima y agregue un margen de seguridad del 20 al 30 %.
3. Estimar la corriente de cortocircuito:Obtener la posible corriente de cortocircuito del sistema de suministro; la capacidad de corte del interruptor debe ser mayor.
4. Elija el modo de control:Control de señal externa si se necesita operación remota/automática; temporizador interno si solo se requiere conmutación programada.
5. Considere el requisito del amortiguador:Para cargas inductivas (motores, transformadores), habilite siempre el circuito amortiguador.

5. Funciones de protección de seguridad

La seguridad es la principal prioridad en el diseño eléctrico. El disyuntor trifásico SanGao incorpora múltiples mecanismos de protección que salvaguardan no solo el circuito y el equipo sino también al personal.

• Protección contra sobrecarga:La unidad de disparo termomagnética abre el circuito cuando la corriente excede el valor nominal durante un período sostenido, evitando el sobrecalentamiento del cable.
• Protección contra cortocircuitos:El disparo magnético actúa instantáneamente en caso de un cortocircuito, cortando la corriente de falla en milisegundos para minimizar el daño.
• Función de aislamiento:Con la manija en la posición "apagado", una separación de contacto y una distancia de aislamiento suficientes proporcionan una rotura visible, cumpliendo con los requisitos de aislamiento.
• Anti-recierre sin disparo:Evita el recierre mientras persiste una falla, eliminando el riesgo de error humano.
