¿Por qué el interruptor de puesta a tierra de alto voltaje es fundamental para la seguridad y el mantenimiento del sistema eléctrico?

En los sistemas de transmisión y distribución de energía, la seguridad es primordial. Un componente esencial que a menudo se pasa por alto es laInterruptor de puesta a tierra de alto voltaje. Este dispositivo desempeña un papel vital en la protección tanto del equipo como del personal durante el mantenimiento, condiciones de falla y operaciones de rutina. Este artículo examina qué hace un interruptor de puesta a tierra, cómo funciona y por qué es indispensable en subestaciones y aparamentas de media tensión. También analizamos la calidad de fabricación, las certificaciones y la confiabilidad quesan gao aporta a este componente eléctrico crítico.

El héroe anónimo de la seguridad eléctrica

Cuando pensamos en equipos de alto voltaje, a menudo nos vienen a la mente disyuntores y transformadores. Sin embargo, elInterruptor de puesta a tierra de alto voltajees igualmente crucial para la operación y el mantenimiento seguros de los sistemas de energía. Instalado dentro de subestaciones o gabinetes de distribución, este dispositivo proporciona una ruta confiable a tierra, lo que garantiza que los técnicos puedan trabajar de manera segura en equipos desenergizados y que las corrientes de falla se gestionen de manera efectiva.

Sin un interruptor de puesta a tierra que funcione correctamente, el personal de mantenimiento enfrentaría el riesgo de energización accidental, voltajes inducidos de líneas vivas adyacentes y sobretensiones transitorias peligrosas.san gao, una empresa de alta tecnología con sede en Liushi, la capital eléctrica de China, ha estado fabricando estos componentes esenciales durante años, cumpliendo estrictos estándares de calidad y prestando servicios a diversas industrias, desde renovaciones de redes urbanas hasta plantas de energía eólica.

¿Qué es un interruptor de puesta a tierra de alto voltaje?

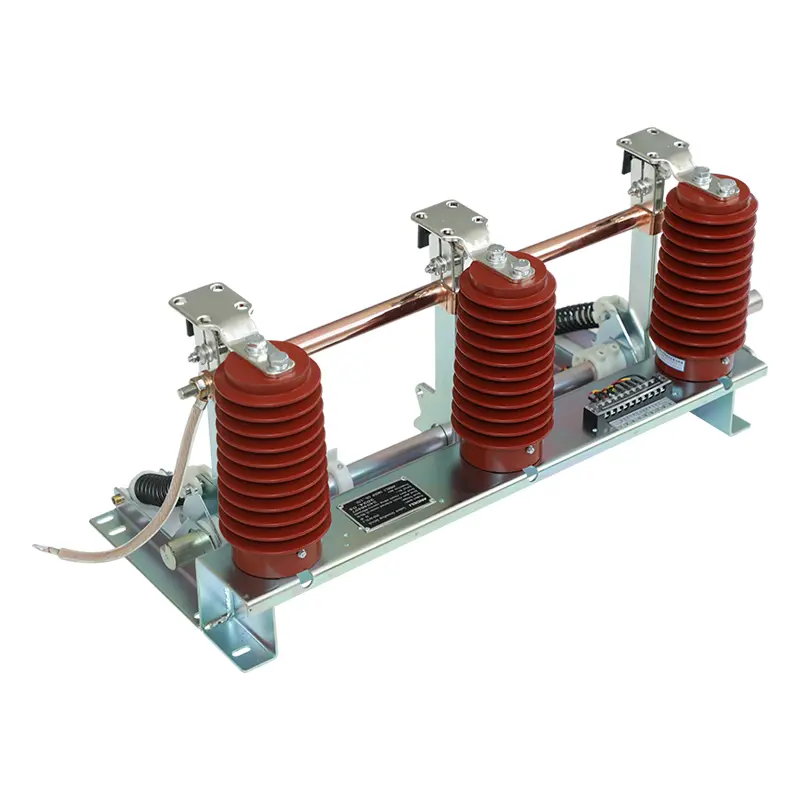

ElInterruptor de puesta a tierra de alto voltajees un dispositivo de conmutación mecánico diseñado para conectar una parte específica de un circuito eléctrico a tierra. Por lo general, se instala en aparamenta de alto voltaje (sistemas trifásicos de CA 50/60 Hz, de 3 a 12 kV) y se opera manualmente o mediante un mecanismo motorizado. Su estructura primaria consta de un soporte, un conjunto de cuchilla de puesta a tierra, contactos fijos, un sensor, un eje giratorio, resortes de compresión, manguitos conductores y conexiones flexibles.

Cuando está cerrada, la cuchilla de conexión a tierra hace contacto firme con el contacto estático, creando una ruta de conexión a tierra de baja impedancia. Este camino cumple múltiples funciones operativas y de seguridad, que exploraremos a continuación.

Funciones clave: más que solo conexión a tierra

ElInterruptor de puesta a tierra de alto voltajecumple múltiples funciones críticas más allá de la simple conexión a tierra:

Protección del personal durante el mantenimiento

Cuando se abre y aísla un disyuntor, la barra colectora o el equipo adyacente aún pueden transportar voltaje inducido o carga residual. El interruptor de puesta a tierra proporciona una conexión a tierra visible y segura, lo que garantiza que el personal de mantenimiento esté protegido contra energización accidental o descarga capacitiva.

Limitación de sobretensiones transitorias

Durante las fallas a tierra, especialmente en sistemas pesados, pueden ocurrir sobretensiones transitorias. El interruptor de puesta a tierra limita estas sobretensiones al proporcionar una ruta de baja impedancia, protegiendo así los equipos sensibles y el aislamiento.

Eliminación de voltajes inducidos

En los casos de líneas de transmisión paralelas en la misma torre, las líneas desenergizadas aún pueden experimentar voltajes inducidos de líneas vivas adyacentes debido al acoplamiento electrostático y electromagnético. Los interruptores de puesta a tierra en estas líneas proporcionan un camino para disipar estas corrientes inducidas, evitando peligros.

Cierre de corrientes de cortocircuito

Algunos interruptores de puesta a tierra están diseñados para cerrarse contra corrientes de cortocircuito. Esta capacidad garantiza que el interruptor pueda operarse incluso en condiciones de falla, lo que brinda seguridad adicional durante los procedimientos de emergencia.

Establecer una referencia neutral del sistema

En subestaciones con grandes transformadores de potencia, el interruptor de puesta a tierra ayuda a mantener un punto de referencia de voltaje constante, estabilizando la red eléctrica y garantizando un funcionamiento seguro.

Aplicaciones: ¿Dónde se utiliza?

ElInterruptor de puesta a tierra de alto voltajeSe utiliza ampliamente en sistemas de transmisión y distribución de energía, incluidos:

• Renovaciones de la red eléctrica urbana y rural– La actualización de la infraestructura antigua requiere una conexión a tierra confiable para la seguridad y el cumplimiento.

• Subestaciones y armarios de distribución.– Integrales a conjuntos de aparamenta de media tensión.

• Centrales eólicas y centrales hidroeléctricas– Proporcionar puesta a tierra para generadores y transformadores.

• Industrias metalúrgicas y petroquímicas.– Protección de equipos y personal en ambientes hostiles.

• Instalaciones ferroviarias y mineras– Garantizar una puesta a tierra segura en los sistemas de potencia de tracción.

• Proyectos de energía para edificios residenciales y comerciales.– Para alimentadores entrantes y sistemas de emergencia.

Elsan gaoVentaja: calidad y confiabilidad

san gaose ha ganado una reputación por sus equipos de alto voltaje de alta calidad. Las instalaciones de fabricación de la empresa abarcan 10.000 metros cuadrados, con un capital registrado de 81,68 millones de yuanes y activos totales de aproximadamente 200 millones de yuanes. Con 120 empleados, incluidos 20 profesionales técnicos superiores y de nivel medio,san gaomantiene un fuerte enfoque en I+D y garantía de calidad.

La empresa se adhiere a la gestión de calidad ISO 9001:2008, la gestión ambiental ISO 14001 y los sistemas de seguridad y salud ocupacional OHSMS 18001. También emplea una gestión ERP moderna y equipos de prueba avanzados para garantizar que cadaInterruptor de puesta a tierra de alto voltajecumple con rigurosos estándares de desempeño. Colaborando con instituciones como Xi'an Senyuan y el Instituto de Investigación Eléctrica de Beijing,san gaogarantiza que sus productos estén a la vanguardia de la ingeniería eléctrica.

Sus interruptores de puesta a tierra están diseñados con un mecanismo robusto que utiliza resortes de compresión para garantizar un cierre/apertura rápidos y confiables, con una presión de contacto constante mantenida a través de resortes de disco. Este diseño garantiza una baja resistencia de contacto y una larga vida útil incluso en operaciones frecuentes.

Preguntas frecuentes (FAQ)

P: ¿Cuál es el propósito principal de un interruptor de puesta a tierra de alto voltaje?

R: Su objetivo principal es proporcionar un punto de conexión a tierra visible y seguro para equipos desenergizados, protegiendo a los técnicos de la energización accidental y disipando voltajes y cargas inducidas.

P: ¿Dónde suele instalarse el interruptor de puesta a tierra?

R: Generalmente se instala dentro de gabinetes de distribución de media tensión (3-12 kV), así como en subestaciones y en el lado de línea de los transformadores.

P: ¿Puede un interruptor de puesta a tierra cerrarse contra una corriente de cortocircuito?

R: Sí, muchos interruptores de puesta a tierra están clasificados para corriente de cierre en cortocircuito, lo que permite operarlos de manera segura incluso en condiciones de falla.

P: ¿Cómo protege el interruptor de puesta a tierra contra voltajes inducidos?

R: En líneas de transmisión que corren paralelas a líneas energizadas, el interruptor de puesta a tierra proporciona un camino para que las corrientes inducidas fluyan a tierra, evitando que aparezcan voltajes peligrosos en líneas desenergizadas.

Conclusión

ElInterruptor de puesta a tierra de alto voltajePuede que no sea el componente más glamoroso de un sistema de energía, pero no se puede subestimar su importancia. Salva vidas, protege equipos costosos y garantiza un funcionamiento estable de la red durante fallas y mantenimiento. Al proporcionar una ruta a tierra confiable, ayuda a prevenir accidentes, reduce el tiempo de inactividad y mantiene la integridad de la red eléctrica.

san gaoofrece interruptores de puesta a tierra que combinan un diseño mecánico robusto, materiales de alta calidad y un estricto control de calidad para ofrecer un rendimiento confiable en aplicaciones exigentes. Con una sólida base técnica y compromiso con la mejora continua,san gaose ha convertido en un proveedor confiable de servicios públicos de energía, plantas industriales y proyectos de infraestructura en China y más allá.

Si está buscando una fuente confiable de interruptores de puesta a tierra de alto voltaje o necesita asistencia técnica para su proyecto específico, lo invitamos acontactoa nosotros hoy. Su experimentado equipo de ingeniería puede proporcionar especificaciones de productos, soluciones personalizadas y soporte oportuno. Comuníquese a través del sitio web de la empresa o por correo electrónico para analizar sus requisitos y descubrir cómosan gaopuede contribuir a la seguridad y eficiencia de sus sistemas de energía.
