Interruptor de puesta a tierra de alto voltaje

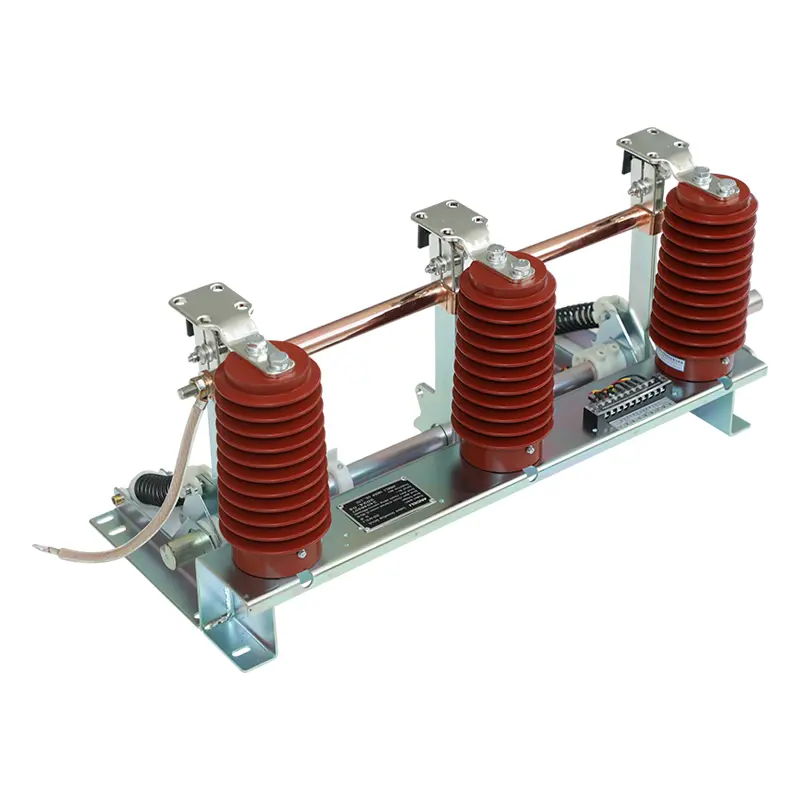

El interruptor de puesta a tierra de alto voltaje duradero de SanGao es adecuado para sistemas de energía trifásicos de CA de 50 (60) Hz de interior de 3-12 kV y se utiliza junto con varios gabinetes de distribución de alto voltaje. También se puede utilizar para la conexión a tierra de mantenimiento de equipos eléctricos de alto voltaje. Su estructura principal es el interruptor de puesta a tierra, que consta de un soporte, un conjunto de cuchilla de puesta a tierra, un contacto estático, un sensor, un eje giratorio, un brazo giratorio, un resorte de compresión, un manguito conductor y una conexión flexible.

Cuando el mecanismo operativo cierra el interruptor de puesta a tierra, el par de acción hace que el eje principal supere el par de resistencia, lo que hace que el brazo de manivela gire en la dirección de cierre, de modo que la varilla de operación en la cuchilla de puesta a tierra pasa a través del punto muerto del resorte de compresión, y el resorte de compresión libera energía, de modo que el interruptor de puesta a tierra se cierra rápidamente en la posición de cierre. La cuchilla de conexión a tierra en el conjunto de cuchilla de conexión a tierra está en contacto firme y confiable con la parte de la brida (borde de la cuchilla) del contacto estático a través del resorte del disco.

Cuando se aplica el torque, el eje principal supera el torque principal y la fuerza del resorte para hacer que el brazo gire en la dirección de apertura, y pasa el resorte de compresión de la cuchilla de puesta a tierra.

¿Cuál es el propósito del interruptor de puesta a tierra?

El interruptor de conexión a tierra de alto voltaje se utiliza para proporcionar cables de conexión a tierra para sistemas subterráneos o conectados en triángulo.

El seccionador de puesta a tierra permite la conexión de cargas fase a fase.

El interruptor de puesta a tierra de la subestación está conectado a tierra para formar una conexión a tierra de baja impedancia para mantener el sistema neutral.

El interruptor de puesta a tierra en el armario de distribución garantiza que la amplitud de la sobretensión transitoria esté limitada en caso de un fallo grave de puesta a tierra.

Se utiliza para conectar a tierra equipos eléctricos para cumplir con los requisitos de protección.

¿Cuál es la función del interruptor de puesta a tierra?

El interruptor de puesta a tierra de alto voltaje está conectado al disyuntor, y cuando el disyuntor se limpia y se retira, la barra colectora adyacente al disyuntor se conecta a tierra automáticamente a través del interruptor de puesta a tierra. Este proceso protege a los técnicos, personal de mantenimiento y usuarios de tensiones accidentales.

Se utiliza para prevenir la electricidad estática y las corrientes de inducción electromagnética. En dos o más líneas aéreas de transmisión en la misma torre o en conexión paralela adyacente, cuando una o más líneas están desenergizadas, las líneas desenergizadas generarán voltaje inducido y corriente inducida debido a la inducción electromagnética y la inducción electrostática entre ellas y las líneas energizadas adyacentes. Por lo tanto, los interruptores de puesta a tierra son adecuados para este tipo de líneas.

El interruptor de puesta a tierra de alto voltaje se utiliza para cerrar la corriente de cortocircuito. El interruptor de puesta a tierra con corriente nominal de cierre de cortocircuito debe poder cerrarse con cualquier voltaje aplicado (incluido su voltaje nominal) y cualquier corriente (incluida su corriente nominal de cierre de cortocircuito). La corriente nominal de cierre de cortocircuito del interruptor de puesta a tierra es igual a la corriente nominal máxima soportada.

El interruptor de puesta a tierra de alto voltaje en la subestación juega un papel importante en transformadores de potencia grandes o pesados ​​porque permite que la red eléctrica tenga un punto de referencia de voltaje constante. De lo contrario, el voltaje puede variar de un lugar a otro. Garantizar la seguridad de los transformadores y del personal que utiliza electricidad.
