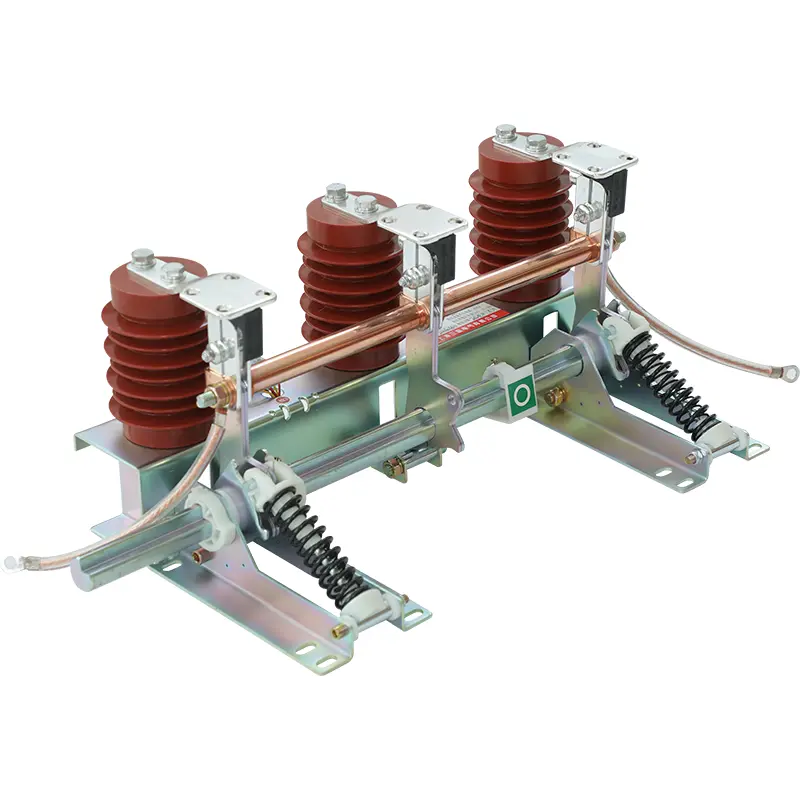

Interruptor de puesta a tierra de alta velocidad interior trifásico de CA

Como proveedor chino de buena reputación de interruptores de puesta a tierra de alta velocidad para interiores trifásicos de CA, SanGao se especializa en equipos de protección de puesta a tierra de media tensión diseñados para infraestructuras de distribución de energía en interiores. Optimizada para entornos operativos de CA trifásicos, la unidad adopta una estructura mecánica de cierre rápido para formar circuitos de conexión a tierra instantáneamente, elevando efectivamente los niveles de seguridad durante el mantenimiento del equipo y protegiendo los aparatos eléctricos contra daños provocados por sobretensiones anormales de corriente.

Enviar Consulta

Descripción del Producto

Para las fábricas de aparamenta que buscan una protección de puesta a tierra sensible, el interruptor de puesta a tierra de alta velocidad para interiores trifásico de CA de SanGao se presenta como un componente ideal. Diseñado exclusivamente para escenarios interiores de alto voltaje, ejecuta una conexión a tierra confiable después de la desconexión del circuito y reduce los peligros ocultos provocados por la electricidad residual, el voltaje inductivo y el mal funcionamiento por cortocircuito.

Protección de puesta a tierra de acción rápida para sistemas de media tensión

En trabajos de mantenimiento de alto voltaje, el tiempo requerido para establecer una condición de conexión a tierra segura es un factor importante. Una operación de conexión a tierra retrasada o inestable puede aumentar los riesgos para los técnicos y los equipos eléctricos.

El mecanismo de cierre de alta velocidad permite que la lámina de conexión a tierra se mueva rápidamente a la posición cerrada, creando una conexión confiable entre el circuito eléctrico y el sistema de conexión a tierra.

El Seccionador de Tierra de Alta Velocidad Interior Trifásico CA se utiliza principalmente para:

• Equipos eléctricos aislados a tierra durante el mantenimiento.

• Libera la carga eléctrica residual después de la desconexión.

• Proporcionar capacidad de conexión a tierra en caso de cortocircuito

• Mejorar la protección del operador dentro de los sistemas de aparamenta

En comparación con las estructuras de puesta a tierra manuales ordinarias, un diseño de acción rápida se centra en una respuesta mecánica rápida y una presión de contacto estable.

¿Cómo funciona el mecanismo de cierre de alta velocidad?

El mecanismo operativo determina si el interruptor de puesta a tierra de alta velocidad interior trifásico de CA puede completar la acción de cierre de manera precisa y consistente.

El principal proceso operativo incluye:

1. El mecanismo operativo recibe una orden de cierre.

2. El eje principal gira y transfiere fuerza mecánica.

3. La cuchilla de puesta a tierra se mueve hacia el contacto fijo.

4. El mecanismo de resorte libera energía almacenada para acelerar el cierre.

5. Las partes conductoras establecen la conexión a tierra.

La estructura de cierre rápido ayuda a que la lámina de puesta a tierra supere la resistencia mecánica y alcance rápidamente la posición requerida.

Los componentes principales incluyen:

• Marco de soporte

• Conjunto de cuchilla de puesta a tierra

• Contacto estático

• Eje giratorio

• Brazo operativo

• Resorte de compresión

• Componentes de conexión conductores

El diseño coordinado de estas piezas garantiza un movimiento mecánico estable durante el funcionamiento repetido.

Función de protección eléctrica durante el mantenimiento

Incluso después de que un disyuntor o aislador desconecta el suministro de energía, la energía eléctrica puede permanecer en el sistema debido a la capacitancia, la inducción o los circuitos energizados cercanos.

El Seccionador de Tierra de Alta Velocidad Interior Trifásico CA ayuda a:

• Descargar la energía eléctrica restante

• Reducir los riesgos de voltaje inducido

• Proporcionar una ruta de conexión a tierra de baja impedancia

• Mejorar los procedimientos de seguridad de mantenimiento

En subestaciones con circuitos en paralelo, la inducción electromagnética y electrostática puede generar voltaje no deseado en los equipos desconectados. Un sistema de puesta a tierra correctamente instalado ayuda a controlar estos riesgos.

Especificaciones técnicas

Artículo	Especificación
Solicitud	Sistema de puesta a tierra interior de alto voltaje
Sistema clasificado	Sistema de alimentación trifásico CA.
Frecuencia	50(60)Hz
Instalación	Aplicación de aparamenta interior
Función	Puesta a tierra de equipos eléctricos de alto voltaje durante el mantenimiento.
Estructura	Conjunto de cuchilla de puesta a tierra, contacto estático, eje de operación, mecanismo de resorte y piezas conductoras

¿Por qué elegir SanGao para equipos de puesta a tierra de alto voltaje?

Los clientes que seleccionan interruptores de puesta a tierra normalmente se centran en tres cuestiones prácticas:

Operación mecánica estable

El mecanismo de cierre rápido está diseñado para operaciones de conmutación repetidas y un rendimiento de conexión a tierra constante.

Compatibilidad con sistemas de aparamenta

SanGao desarrolla componentes de alto voltaje basados en los requisitos reales de las aplicaciones de aparamenta.

Capacidad de fabricación completa

Desde el diseño y la producción hasta las pruebas, SanGao gestiona internamente los procesos de fabricación clave, lo que respalda una mejor consistencia del producto.

La gama de productos de la empresa incluye interruptores de puesta a tierra, seccionadores, interruptores de carga, disyuntores de vacío y otros equipos eléctricos de alto voltaje.

Preguntas frecuentes

1. ¿Cuál es el objetivo principal de este equipo?

Se utiliza para conectar a tierra equipos eléctricos de alto voltaje después del aislamiento y brindar protección durante las operaciones de mantenimiento.

2. ¿Por qué es importante el mecanismo de cierre rápido?

Una acción de cierre rápido ayuda a que la cuchilla de conexión a tierra establezca contacto rápidamente y mejora la protección durante condiciones eléctricas anormales.

3. ¿Puede funcionar con disyuntores e interruptores aislantes?

Sí. El interruptor de puesta a tierra de alta velocidad para interiores trifásico de CA se aplica comúnmente junto con componentes de aparamenta de alto voltaje para crear una secuencia segura de aislamiento y conexión a tierra.
