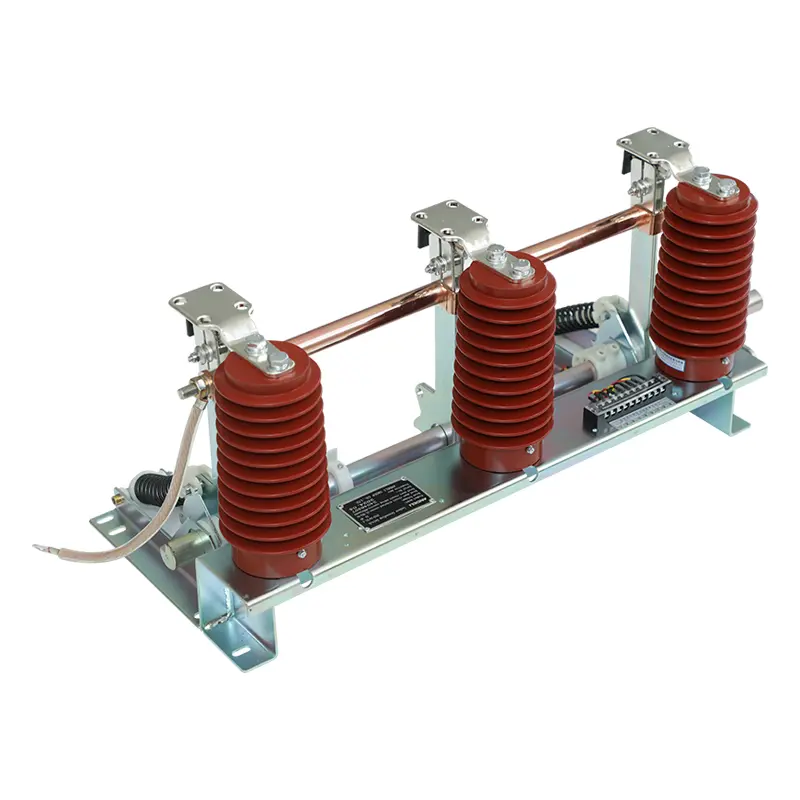

Interruptor de tierra de CA para interiores con cuchilla de tierra de alta velocidad

El interruptor de tierra de CA para interiores con cuchilla de tierra de alta velocidad de SanGao ofrece un equipo de puesta a tierra de voltaje medio especializado dedicado al control de riesgos durante el mantenimiento de equipos eléctricos en interiores. Cubriendo condiciones de trabajo de CA trifásica de 3 kV a 12 kV 50/60 Hz, su diseño de cuchilla de tierra de alta velocidad acorta el tiempo de acción de puesta a tierra y minimiza las amenazas a la seguridad para los equipos de mantenimiento.

Respuesta rápida a tierra para un mantenimiento de media tensión más seguro

Durante el mantenimiento de equipos de alto voltaje, la velocidad de conexión a tierra y la confiabilidad mecánica afectan directamente la seguridad del operador. Cuando se ha aislado un circuito, el interruptor de conexión a tierra proporciona una ruta de conexión a tierra controlada para evitar riesgos de voltaje inesperados.

El diseño de la cuchilla de puesta a tierra de alta velocidad permite que la operación de puesta a tierra se complete rápidamente mediante el movimiento coordinado del eje operativo, el brazo de manivela, el mecanismo de resorte y el conjunto de la cuchilla de puesta a tierra.

El interruptor de tierra de CA para interiores con cuchilla de tierra de alta velocidad se utiliza principalmente para:

• Conecte a tierra los equipos eléctricos de alto voltaje durante el mantenimiento.

• Proteger a los técnicos de la aparición accidental de voltaje.

• Limitar los riesgos causados ​​por la tensión inducida y la electricidad estática

• Proporcionar rutas de corriente de falla a tierra en sistemas eléctricos

A diferencia de las conexiones de puesta a tierra simples, un interruptor de puesta a tierra dedicado proporciona un funcionamiento mecánico controlado y una posición de puesta a tierra definida dentro de los sistemas de distribución.

¿Cómo funciona la estructura del cuchillo terrestre de alta velocidad?

El rendimiento operativo del interruptor de tierra de CA para interiores con cuchilla de tierra de alta velocidad depende en gran medida de la interacción entre los componentes mecánicos.

La estructura principal incluye:

• Soporte

• Conjunto de cuchilla de puesta a tierra

• Contacto estático

•Sensor

• Eje giratorio

• Brazo giratorio

• Resorte de compresión

• Manga conductora

• Conexión flexible

Cuando el mecanismo operativo cierra el interruptor de puesta a tierra, el par de operación impulsa el eje principal y el brazo giratorio hacia la posición de cierre. Después de pasar el punto muerto del resorte de compresión, la energía almacenada del resorte se libera, lo que permite que el conjunto de cuchilla de puesta a tierra se mueva rápidamente a la posición cerrada.

La cuchilla de conexión a tierra mantiene un contacto firme con el contacto estático a través de la estructura del resorte del disco, lo que ayuda a lograr una conexión eléctrica estable.

Este diseño mecánico ayuda a mejorar:

• Consistencia en la velocidad de cierre

• Estabilidad de la presión de contacto

• Fiabilidad operativa a largo plazo

Especificaciones técnicas

El equipo está diseñado para aplicaciones interiores de media tensión donde se requiere una operación segura con conexión a tierra.

Escenarios de aplicación donde es importante una conexión a tierra rápida

Salas de mantenimiento de aparamenta interior

En las salas de distribución, el personal de mantenimiento necesita un método confiable para confirmar la conexión a tierra del equipo antes de la inspección. El interruptor de conexión a tierra proporciona un punto de conexión a tierra dedicado una vez completados los procedimientos de aislamiento.

Sistemas de energía industriales

Las fábricas que utilizan equipos de media tensión pueden requerir un mantenimiento regular de transformadores, alimentadores y aparamenta. Un mecanismo de conexión a tierra estable ayuda a reducir los riesgos durante las paradas programadas.

Subestaciones

Las subestaciones contienen múltiples circuitos de alto voltaje donde el voltaje accidental, la corriente inducida o los efectos electromagnéticos pueden crear peligros. El equipo de conexión a tierra ayuda a establecer un entorno de mantenimiento más seguro.

Entornos de líneas de transmisión paralelas

Cuando una línea aérea se desactiva mientras las líneas cercanas permanecen energizadas, la inducción electrostática y electromagnética puede crear voltaje inducido. Los interruptores de puesta a tierra ayudan a descargar estos efectos y proteger a los trabajadores de mantenimiento.

Control de calidad centrado en la seguridad de la puesta a tierra

Los interruptores de puesta a tierra son componentes relacionados con la seguridad en los sistemas de energía, por lo que la inspección de fabricación debe centrarse tanto en el funcionamiento mecánico como en la calidad de la conexión eléctrica.

Se aplica SanGao:

• Sistema de gestión de calidad ISO9001:2008

• Sistema de gestión ambiental ISO14001

• Sistema de gestión de seguridad y salud en el trabajo OHSMS 18001

Para el interruptor de tierra de CA interior con cuchilla de tierra de alta velocidad, el control de calidad incluye:

• Comprobación de la precisión del movimiento de la cuchilla de puesta a tierra

• Inspección de puntos de conexión conductores

• Verificación de la consistencia del funcionamiento mecánico.

• Confirmar la condición del producto terminado antes del envío

Estos pasos de inspección ayudan a reducir los problemas de ajuste de la instalación una vez que el equipo llega al sitio del proyecto.

Preguntas frecuentes

1. ¿Cuál es el objetivo principal de este equipo de puesta a tierra?

Proporciona una ruta de conexión a tierra para equipos eléctricos de alto voltaje durante el mantenimiento y ayuda a proteger a los técnicos contra riesgos de voltaje accidentales.

2. ¿Por qué es importante el diseño de la cuchilla terrestre de alta velocidad?

El mecanismo de acción rápida ayuda a que la cuchilla de conexión a tierra alcance la posición cerrada rápidamente y mantenga un contacto confiable con el contacto estático.

3. ¿Qué sistemas de energía son adecuados para este equipo?

Es adecuado para sistemas de alimentación trifásicos de CA 50 (60) Hz de 3-12 kV en interiores.

4. ¿Se puede instalar con armarios de distribución existentes?

Sí. El interruptor de tierra de CA para interiores con cuchilla de tierra de alta velocidad está diseñado para funcionar junto con varios gabinetes de distribución de alto voltaje, pero la compatibilidad de la instalación debe confirmarse de acuerdo con el diseño específico del gabinete.
