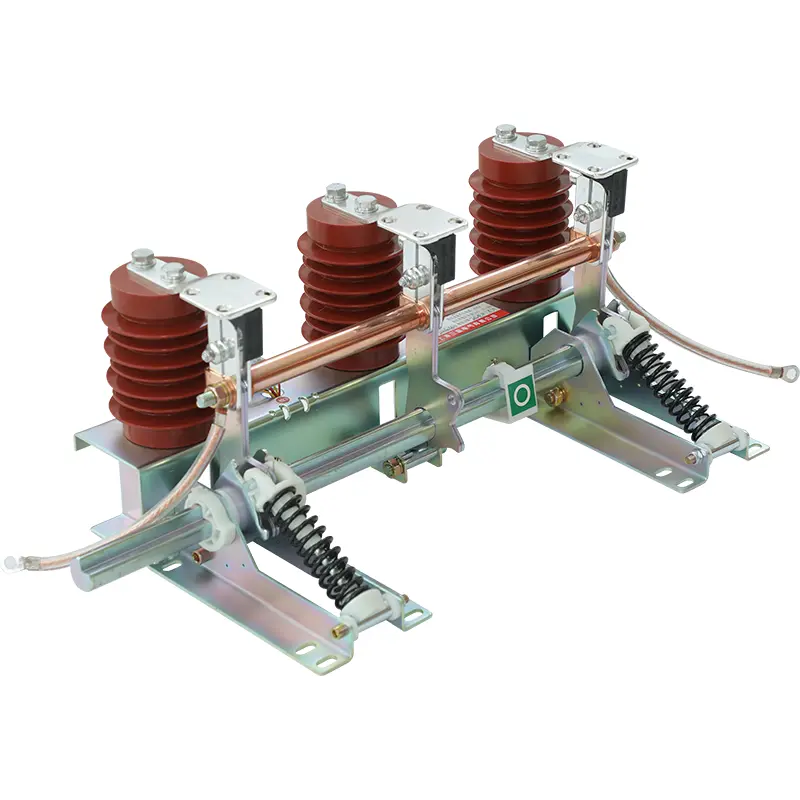

Interruptor de tierra eléctrica interior

El interruptor de tierra eléctrico interior duradero de Sangao es un producto ensamblado que cumple con los requisitos de los interruptores de aislamiento de CA de alto voltaje GB1985-2004 "en el rendimiento de los interruptores de aislamiento de AC de alto voltaje" e IEC62271-102: 2002 en términos de rendimiento. Este producto es adecuado para sistemas de energía Hz de CA trifásicos de 24 kV, 50 (60); Capaz del cierre de cortocircuito, protegiendo el equipo eléctrico de los daños, adecuado para la protección contra la puesta a tierra durante el mantenimiento de la carga de interruptores de alto voltaje.

El interruptor de conexión a tierra del interruptor de la conexión a tierra eléctrica interior de Sangao con capacidad de cierre de fallas puede cerrar de manera confiable las corrientes de cortocircuito, protegiendo así a los operadores y a los interruptores en caso de incumplimiento.

Hay dos tipos de interruptores de conexión a tierra:

-Scil de conexión a tierra independiente

-Interruptor de tierra con transformador de corriente combinada.

El transformador de corriente de combinación forma la base de instalación para los contactos del interruptor de conexión a tierra, reduciendo así los requisitos de espacio dentro del gabinete.

Cada interruptor de conexión a tierra está equipado con un dispositivo operado por resorte, lo que garantiza que la capacidad de cierre sea independiente de la velocidad de funcionamiento.

Excepto por algunos modelos equipados con transformadores de corriente combinados, el lado de control y la dirección de corriente del interruptor de conexión a tierra generalmente se pueden seleccionar sin restricciones.

¿Por qué elegir Sangao?

Marcas chinas famosas

Global Service Network brinda soporte para los clientes

Desarrollo continuo para satisfacer las necesidades de los clientes en constante cambio

Condiciones de uso

Temperatura ambiental: límite superior+45 ° C, límite inferior -25 ° C

Altitud no superior a 1000 m

Humedad relativa promedio diaria: ≤ 95%. Humedad relativa promedio mensual: ≤ 90%

Intensidad del terremoto que no excede los 8 grados

Nivel de contaminación: Nivel II

Circunstancias especiales: especifique al realizar un pedido.

Información de pedido

Al ordenar un interruptor de tierra eléctrica interior, indique el modelo de producto, la operación izquierda y derecha, la distancia y si el indicador está en vivo (indique el modelo de indicador).

¿Debe extenderse la longitud de conexión flexible (longitud estándar l = 400 mm)?

Si tiene algún requisito especial, comuníquese con Green Power para desarrollar especificaciones detalladas.

Parámetros principales:

Voltaje nominal: 24 kV

Corriente de resistencia a corto plazo: 31.5ka

Duración de cortocircuito con calificación: 4s

Corriente de cortocircuito nominal: 80ka

Corriente de soporte de pico nominal: 80ka

Nivel de aislamiento nominal:

Voltaje de resistencia de frecuencia de potencia a corto plazo: 65kV (fase relativa)

Voltaje de soporte de impulso de rayo nominal: 125kV

Vida útil mecánica: 2000 ciclos
