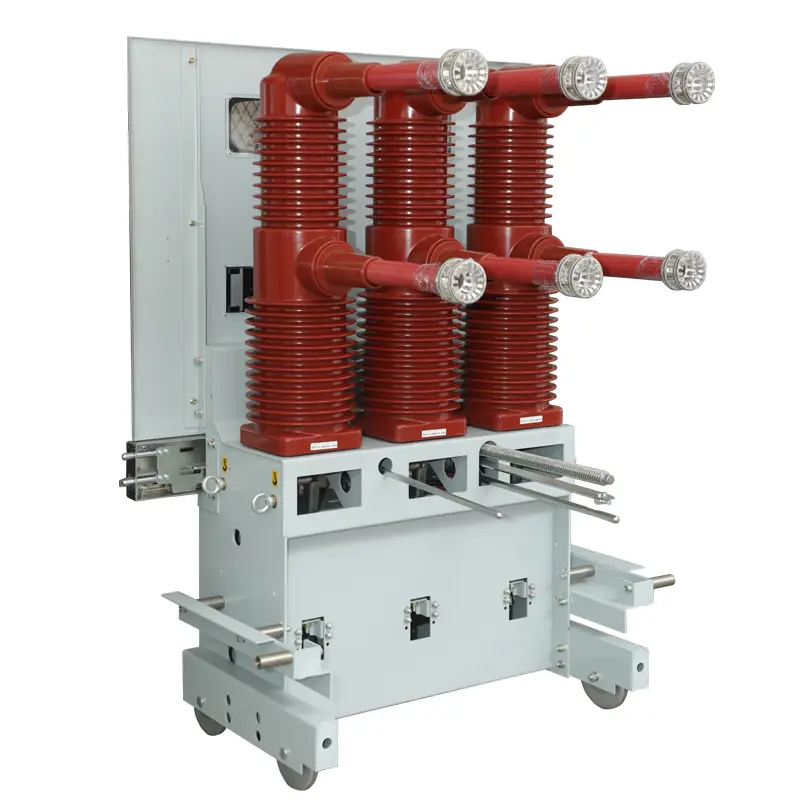

Disyuntor de vacío tipo carro de mano

El disyuntor de vacío tipo carro de mano de alta calidad SanGao es adecuado para su uso en sistemas trifásicos de CA 50 HZ, 40,5 kV y puede usarse para corriente de carga, corriente de sobrecarga y corriente de falla en empresas industriales y mineras, plantas de energía y subestaciones. También es adecuado para escenarios de operación frecuente. Este disyuntor adopta una estructura de diseño superior e inferior, lo que reduce efectivamente la profundidad del disyuntor.

Característica

La fabricación del disyuntor de vacío tipo carro de mano cumple con los estándares nacionales de China GB1984-2003 "Disyuntores de alto voltaje de CA", DL/T403-2000 "Condiciones técnicas para ordenar disyuntores de vacío para interiores de 3,6-40,5 kV" y las normas positivas relevantes de la CE, y tiene una función de enclavamiento confiable. El mecanismo de funcionamiento del disyuntor es del tipo de almacenamiento de energía de resorte, que puede funcionar mediante almacenamiento de energía de CA o CC o manualmente.

El disyuntor también puede equiparse con un mecanismo de operación de imán permanente de larga duración, con una vida útil mecánica de hasta 20000 veces, y puede usarse en situaciones operativas extremadamente frecuentes.

El disyuntor está diseñado en una estructura dividida delantera y trasera, que se puede utilizar como una unidad de instalación fija o como una unidad montada en el medio del chasis.

Adoptando una estructura de aislamiento compuesto, la cámara de extinción de arco trifásico y el cuerpo cargado asociado están aislados por tres recintos aislantes de resina epoxi independientes. Después de adoptar la estructura de aislamiento compuesto, el disyuntor cumple con los requisitos de distancia de aire y distancia de fuga en condiciones normales de funcionamiento y reduce efectivamente el volumen del disyuntor. La cámara de extinción de arco al vacío del circuito eléctrico principal y la conexión conductora dinámica y estática están instaladas dentro de la estructura de aislamiento, lo que hace que la distancia entre fases sea de solo 300 mm.

Todas las conexiones eléctricas del circuito principal son fijas y tienen alta confiabilidad.

Entorno de uso:

Altitud: por debajo de 3000 m;

Temperatura ambiental: máxima+40 ℃, mínima -15 ℃;

Humedad relativa: promedio diario no superior al 95%, promedio mensual no superior al 90%

Intensidad sísmica: por debajo del nivel 8;

Lugares sin fuego, explosión, gases corrosivos y vibraciones severas,
