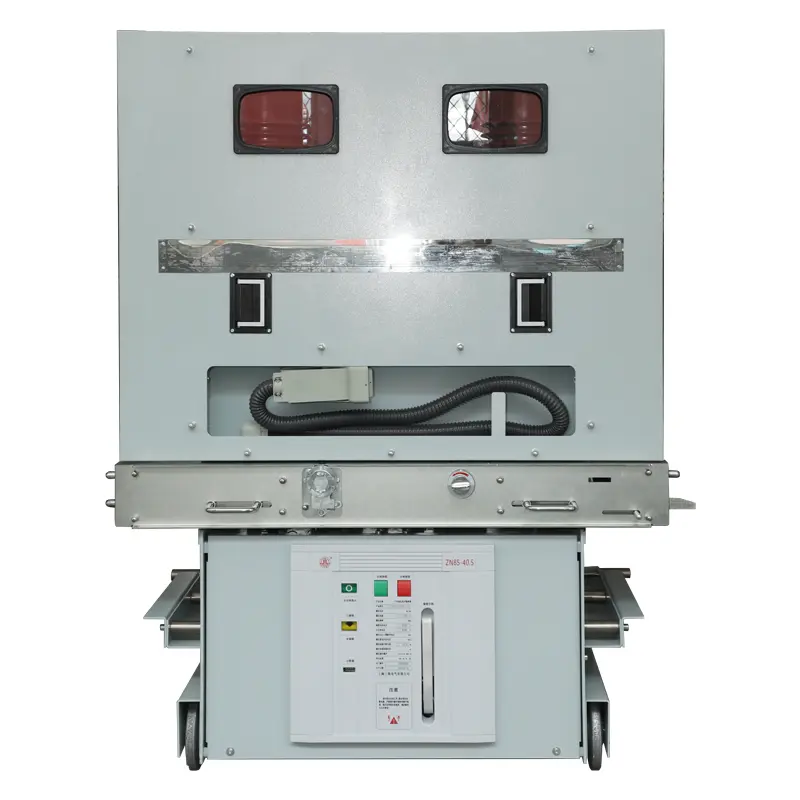

Disyuntor de vacío interior HV

El disyuntor de vacío para interiores SanGao HV adopta una estructura de aislamiento sólida y utiliza tecnología avanzada de sellado epoxi para combinar orgánicamente cámaras de extinción de arco al vacío, circuitos eléctricos principales, soportes de aislamiento y otros componentes en un poste sellado integrado por primera vez. Se resolvió con éxito fundamentalmente el problema de tolerancia ambiental de los disyuntores de vacío, ampliando su aplicación.

El polo sellado sólido integrado adopta tecnología de autoconvección, resolviendo inteligentemente el problema de disipación de calor causado por estructuras de aislamiento sólido. El disyuntor de vacío de alto voltaje interior sellado sólido serie VBR (VS1) -12 es un disyuntor que realiza el concepto de libre de mantenimiento en China.

La aplicación de su cámara de extinción de arco con disyuntor de vacío interior HV de larga duración y su tecnología de sellado de fundición epóxica garantiza la integración sin mantenimiento del polo sellado, y el mecanismo operativo de imán permanente de alta confiabilidad que se puede utilizar garantiza el funcionamiento sin mantenimiento del mecanismo operativo. La parte de control electrónico abandona el interruptor auxiliar tradicional y lo reemplaza con un interruptor de proximidad fotoeléctrico, y adopta una fuente de alimentación totalmente electrónica y una unidad de control inteligente para garantizar el funcionamiento libre de mantenimiento de la parte de control electrónico.

El disyuntor de vacío para interiores HV es una aparamenta para interiores para sistemas de alimentación trifásicos de CA de 50 Hz con una tensión nominal de 12 kV. Sirve como unidad de protección y control para equipos de redes eléctricas y equipos eléctricos en empresas industriales y mineras. Adecuado para lugares que requieren operación frecuente a corriente nominal de trabajo, o múltiples desconexiones de corriente de cortocircuito.

El disyuntor adopta un diseño integrado del mecanismo operativo y el cuerpo del disyuntor, que puede usarse como una unidad de instalación fija o equiparse con un mecanismo de propulsión dedicado para formar una unidad de carro de mano.

El disyuntor de vacío para interiores HV es adecuado para sistemas de alimentación de CA trifásicos con un voltaje nominal de 12 KV y una frecuencia de 50 Hz. Puede ser ampliamente utilizado en plantas de energía, subestaciones, petroquímica, metalurgia, aeropuertos de fabricación y áreas residenciales como dispositivo de control y protección de instalaciones eléctricas. Es especialmente adecuado para lugares donde se desconectan operaciones frecuentes o múltiples corrientes de cortocircuito bajo la corriente nominal. Se puede instalar en celdas con aislamiento de aire interior (como KYN28 y KYN96) para uso de soporte. El disyuntor cumple con los requisitos de GB1984 "Disyuntores de CA de alto voltaje", JB Factory T3855 "Disyuntores de vacío de CA de alto voltaje", DL/T 403 "Condiciones técnicas para ordenar disyuntores de vacío de alto voltaje de 12KV~40.5kV" y cumple con los requisitos relevantes de normas como IEC62271-100.

Entorno de uso:

Temperatura ambiental: no superior a +40°C, no inferior a -15°C (almacenamiento y transporte permitidos a -30% C);

Altitud: no superior a 2000 m;

Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%, presión de vapor saturada media diaria no superior a 2,2x10 MPa, media mensual no superior a 1,8x10°MPa:

Intensidad sísmica: no superior al nivel 8;

Un lugar sin incendios, explosiones, contaminación grave, corrosión química ni vibraciones severas.
